Material: PA2201

Nacharbeit: Chemisches Glätten

Einsatz: Bei diesem Knochenmodell handelt es sich um ein maßstabsgetreues Replikat eines Wildschweinbeckenknochens. Das Modell wurde für ein biologisches Institut gefertigt und dient als Anschauungsobjekt.

Material: Alumide

Nacharbeit: –

Einsatz: Dieses topologieoptimierte Alumide-Bauteil ist Teil einer Fahrwerksaufhängung eines Modellautos. Die Geometrie des Bauteil ist durch Simulation entsprechend dem Kraftfluss unter Belastung optimiert, sodass das Bauteil möglichst viel Last bei möglichst geringem Gewicht übertragen kann.

Material: PA2210FR

Nacharbeit: Verdichtungsstrahlen, Tauchfärbung schwarz, Tampondruck

Einsatz: Dieses zweiteilige Gehäuse beinhaltet die Platine bzw. die Steuerung, welche einen Aufzug im Notfall automatisch vor dem Absturz sichert. Durch das Material PA2210FR ist das Gehäuse nach UL94 / V-0 zertifiziert. Die beiden Gehäuseteile werden durch eine Einmalclipverbindung miteinander verbunden. Durch den Tampondruck können wichtige Status-LEDs direkt interpretiert werden.

Material: PA2200

Nacharbeit:  Verdichtungsstrahlen

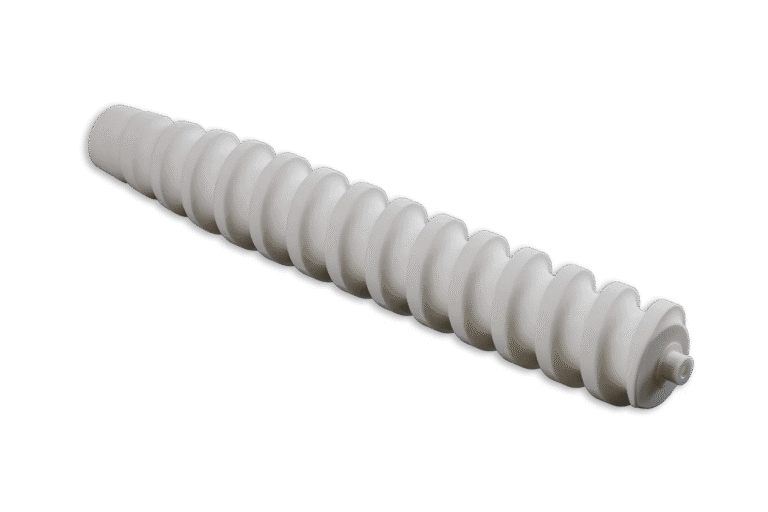

Einsatz: Diese Förderschnecke fördert in einer Maschine zur Automatisierung eines Serienspritzgussprozesses kontinuierlich zylindrische Bauteile. Die zylindrischen Bauteile werden von einem Roboter aufgenommen und vor jedem Produktionszyklus in das Spritzgusswerkzeug eingelegt.

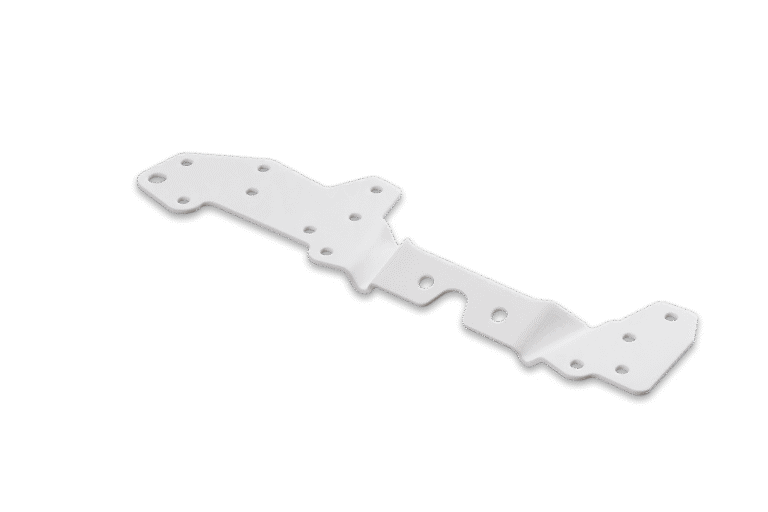

Material: PA2200

Nacharbeit:  –

Einsatz: Um ein neues Blechbiegewerkzeug zu testen und die Blechbiegemaschine korrekt darauf einzustellen, wird dieses Bauteil zunächst im SLS-Verfahren hergestellt. Anschließend dient es dazu, Maschine und Werkzeug optimal aufeinander abzustimmen.

Material: PA3200GF

Nacharbeit:  Infiltrieren

Einsatz: Um einen Funktionsprototypen einer Pumpe in einer Industrie-Spülmaschine aufzubauen wird das Pumpengehäuse zunächst SLS gedruckt. Durch die Infiltration ist das Gehäuse wasserdicht und bereit für erste Tests unter realen Bedingungen.

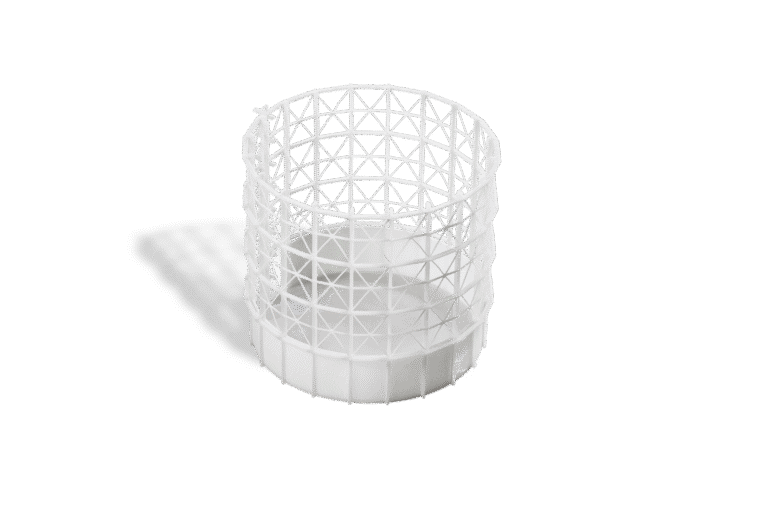

Material: PA1101

Nacharbeit:  –

Einsatz: Dieses Gasometer ist Teil eines komplexen Architekturmodells. Da das Modell sehr filigran ist wurde es auf einer EOS P110 aus PA11 gefertigt. Diese Material-Maschinenkombination ist ideal für Modelle mit dünnen Wandstärken und feinen Details.

Material: PA2200

Nacharbeit:  Infiltrieren

Einsatz: Dieser Schlauchverbinder wird in der Medizintechnik für die sogenannte Colon-Hydro-Therapie eingesetzt. Diese Therapie ist ein medizinisches Verfahren zur Darmreinigung. Durch die Infiltration ist das Bauteil dicht gegenüber Flüssigkeiten.

Material: PA2200

Nacharbeit: Chemisches Glätten

Einsatz: Während der Entwicklung einer neuen Wischwasseranlage im Automobilbereich, wurde dieser Funktionsprototyp in einem Zwischenstadium der Entwicklung additiv gefertigt, um Ihn unter Realbedingungen im Testfahrzeug zu testen. Durch die chemische Glättung ist das Gehäuse auch bei höheren Differenzdrücken wasserdicht.

Material: PA2241FR

Nacharbeit: Verdichtungsstrahlen

Einsatz: Dieses Gelenkbauteil ist Teil eines Frachtsicherungssystems für die Luftfahrt. Um das Design für die spätere Serienfertigung zu verifizieren und einen ersten Verbautest durchzuführen wird das Bauteil zunächst SLS 3D gedruckt. Da das Bauteil aus einem flammgeschützten Material hergestellt ist, können hier auch erste Brandschutzversuche durchgeführt werden.

Material: PA2241FR

Nacharbeit: Verdichtungsstrahlen

Einsatz: Diese SLS 3D gedruckte Halterung ist Bestandteil eines Türverriegelungsmechanismus einer Flugzeugtür. Das Material PA2241FR kommt hier zum Einsatz, da es für den Einsatz in der Luftfahrt zertifiziert ist.

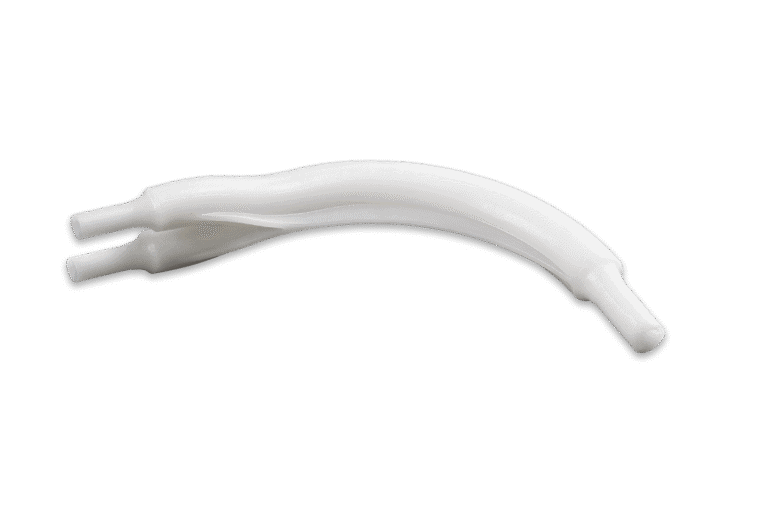

Material: PA1101

Nacharbeit: Chemisches Glätten

Einsatz: Dieser gebogene Y-förmige Schlauchverbinder leitet heißes Kühlwasser sicher um die Ecke und teilt dabei den Kühlwasserfluss gleichmäßig von einem auf zwei Schläuche auf. Aufgrund der hohen Temperatur der Flüssigkeit wird hier der Werkstoff PA1101 verwendet, dessen Schmelzpunkt bei knapp über 200°C liegt.

Material: PA2201

Nacharbeit: –

Einsatz: Dieser Proof-of-Concept Gehäuseprototyp beinhaltet eine Platine mit mehreren Statuslämpchen. Das Material PA2201 eignet sich aufgrund seiner leichten Transluzenz sehr gut für Gehäuse durch die Status-LEDs durchschimmern sollen. Das 180° Filmscharnier ist bei Fertigung des Bauteils aus PA2201 ebenfalls voll funktionsfähig.

Material: TPU1301

Nacharbeit: Chemisches Glätten

Einsatz: Diese Dichtung dichtet das Gehäuse eines Luftgebläses ab. Durch die chemische Glättung von Dichtungen aus dem Material TPU1301 werden diese Druckdicht und sind somit Ideal als Dichtung für funktionale Prototypen oder Kleinserien geeignet.

Material: PA1101

Nacharbeit: –

Einsatz: Dieses Gebissmodell wird verwendet, um Kieferorthopäden im Umgang mit Kieferschrauben zu schulen. Währen der Schulung drehen die Kieferorthopäden an verschiedenen Stellen echte Kieferschrauben in das Modell. Das Material und die Wandstärke des Modells sind so gewählt, dass es dem Eindrehwiderstand eines echten Kiefers möglichst nahe kommt.

Material: PA3200GF

Nacharbeit: Einschmelzen von vier M3 Gewindebuchsen

Einsatz: An dieser Motorenaufnahme, gefertigt aus einem glasgefüllten PA12, wird einer von vier Elektromotoren des Antriebs einer Lieferdrohne befestigt. Aufgrund der hohen Steifigkeit und Festigkeit von PA3200GF kommt dieses Material hier zum Einsatz. Durch die Einschmelzgewindebuchsen ist die Befestigung des Motors langlebig und für die dynamischen Lasten im Flug gut geeignet.

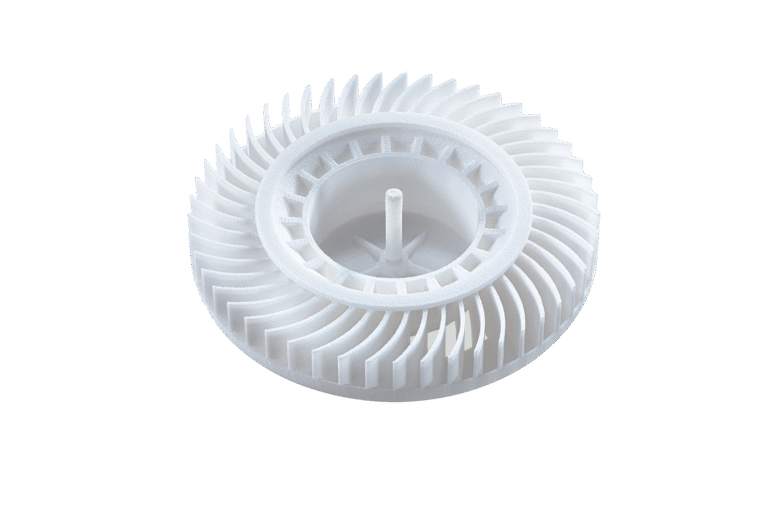

Material: PA2200

Nacharbeit: –

Einsatz: Dieses Lüfterrad wird als Funktionsprototyp in der Sitzkühlung eines Automobilsitzes verbaut und getestet, bevor die Geometrie im Serienspritzgusswerkzeug umgesetzt wird. Während der Produktentwicklung wurden hier verschiedene Schaufelgeometrien und Abstände getestet.

Material: PA2200

Nacharbeit: –

Einsatz: Dieses Lüfterrad wird als Funktionsprototyp wird für die Designverifizierung einer Platinen- bzw. Elektronikkühlung verwendet. Später wird das Bauteil im Spritzguss in Serie hergestellt.

Material: TPU1301

Nacharbeit: –

Einsatz: Diese SLS gedruckte Dichtung dichtet ein Helligkeitssensorgehäuse, welches aus zwei Gehäusehälften besteht, gegen Spritzwasser und Staub ab. Bei der Montage werden die beiden Gehäusehälften mit der Dichtung dazwischen verschraubt. Durch die Verpressung der Dichtung zwischen den beiden Gehäusehälften, ist der Sensor im Inneren des Gehäuses gut gegenüber Umwelteinflüssen geschützt.

Material: Alumide

Nacharbeit: Nachschneiden zweier M8 Gewinde

Einsatz: Dieses Bauteil dient in einer Verpackungsmaschine als Halterung für einen Elektromotor. Durch die hohe Wärmeleitfähigkeit des aluminumgefüllten PA12-Werkstoffs ist sichergestellt, das der Motor nicht überhitzt und die Wärme gut abgeleitet wird.

Material: PA2200

Nacharbeit: Verdichtungsstrahlen, Tauchfärbung schwarz

Einsatz: Diese Abdeckung schützt eine Kamera, welche den Bewölkungsgrad am Himmel misst, vor Umwelteinflüssen. Das Gerät, in der diese Abdeckung verbaut ist, prognostiziert mittels künstlicher Intelligenz die elektrische Leistung von Solarparks, dadurch wird erneuerbare Energie planbarer und kann besser in das Stromnetz eingebunden werden.

Material: PA2200

Nacharbeit: Tauchfärbung schwarz

Einsatz: Dies ist die Halbschale eines Steckergehäuses, welches ein Motorsteuergerät mit einem Programmiergerät verbindet. Der Stecker wurde nach dem Lasersinterprozess schwarz tauchgefärbt.

Material: PA1101

Nacharbeit: Verdichtungsstrahlen, Tauchfärbung rot

Einsatz: Diese Box wird verwendet um Wechselkugellager im professionellen Downhillskatebereich vor Verschmutzung zu schützen. Die Box wird in Kleinserie aus PA11 gefertigt. PA11 eignet sich aufgrund seiner hohen Bruchdehnung ideal für Bauteile mit funktionsfähigen Filmscharnieren.

Material: Alumide

Nacharbeit: Nachreiben der zentralen Bohrung mit 8H7

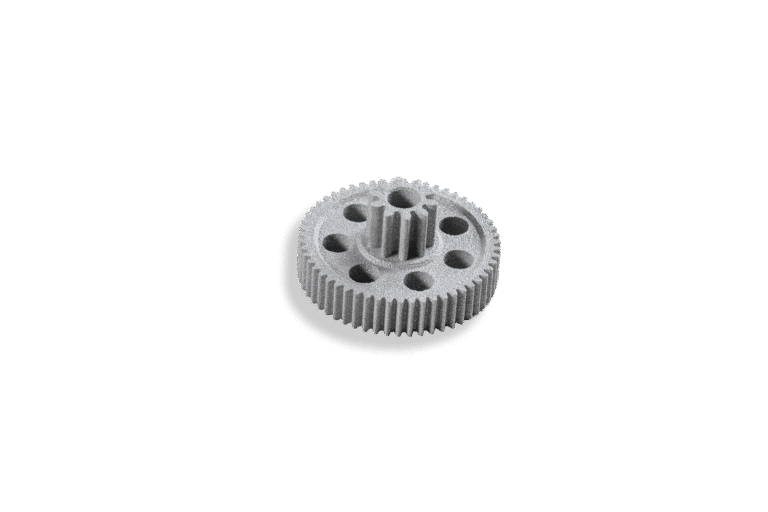

Einsatz: Dieses Zahnrad wird in einem mehrstufigen Getriebe einer Textilmaschine verbaut. Der Werkstoff Alumide wird hier aufgrund seiner hohen Steifigkeit, Langlebigkeit und Verschleißfestigkeit verwendet.

Material: PA2200

Nacharbeit: Chemisches Glätten, Tauchfärbung schwarz, Tampondruck

Einsatz: Dieser Clip dient als Eckabdeckung eines höhenverstellbaren Schreibtischs. Da das Serienspritzgusswerkzeug nicht schnell genug hergestellt werde konnte, wurden für die Vorstellung des Schreibtischs auf einer Messe 20 dieser Bauteile additiv im SLS-Verfahren gefertigt.

Material: PA1101

Nacharbeit: Gleitschleifen, Verdichtungsstrahlen, Tauchfärbung schwarz

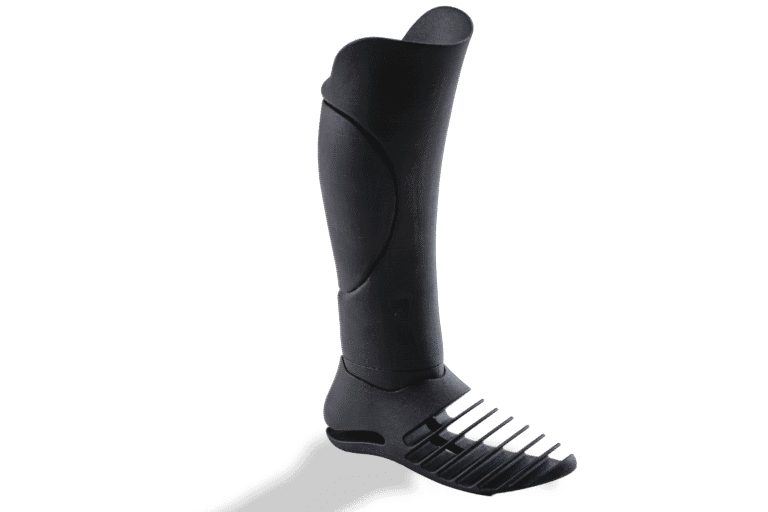

Einsatz: Diese Beinprothese ist maßgeschneidert und genau auf den Patienten abgestimmt. PA11 ist hier der Werkstoff der Wahl, da das Material bei Bruch nicht splittert und somit die Sicherheit des Patienten gewährleistet ist. Durch die Nacharbeit ist die Prothese langlebig und ausreichend robust für den täglichen Einsatz.

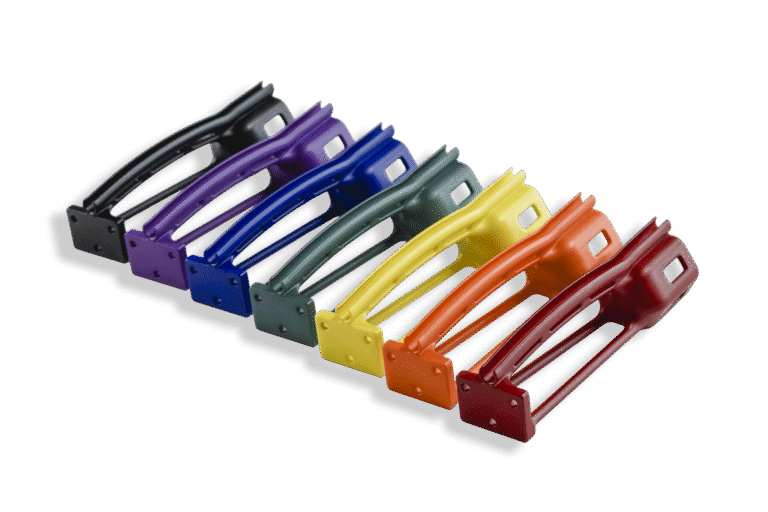

Material: PA2200

Nacharbeit: Gleitschleifen, Chemisches Glätten, Tauchfärben

Einsatz: Diese Kamerahalterungen verwenden wir an unseren SLS-Maschinen, um den Bauprozess zu überwachen. Kommt es beispielsweise am Wochenende zu einem Anlagenfehler, bekommen wir das mit und haben die Möglichkeit die Maschine wieder zu starten. Die Kameraüberwachung ist besonders wichtig, wenn wir sehr eilige Projekte für euch umsetzten und der Liefertermin auf gar keinen Fall verschoben werden darf.

Material: PA2200

Nacharbeit: Lackieren

Einsatz: Dieses Bauteil kommt bei der Vorstellung einer neuen Radialpumpe auf einer Messe als Präsentationsmodell zum Einsatz. Durch die Lackierung kann man die exakte Farbe des späteren Serienspritzgussbauteils kostengünstig und schnell imitieren.

Material: PA2200

Nacharbeit: Gleitschleifen, Lackieren

Einsatz: Diese Schrauben sind Modelle von Kieferschrauben im Maßstab 20:1. Diese Kieferschrauben werden zum Beispiel verwendet, um Zähne im Kiefer gezielt zu bewegen. Die Schraubenmodelle dienen auf Medizintechnikmessen als Anschauungs- und Erklärmodelle. Durch die Lackierung im Metallic-Look sehen die großen Modelle den echten Schrauben optisch sehr ähnlich.

Material: PA2200

Nacharbeit: Chemisches Glätten

Einsatz: Dieser Proof-of-Concept Prototyp wird bei einem Verbauversuch in die Rückenlehen eines Autositzes eingebaut um zu Prüfen ob die spätere Bauteilgeometrie serientauglich ist.

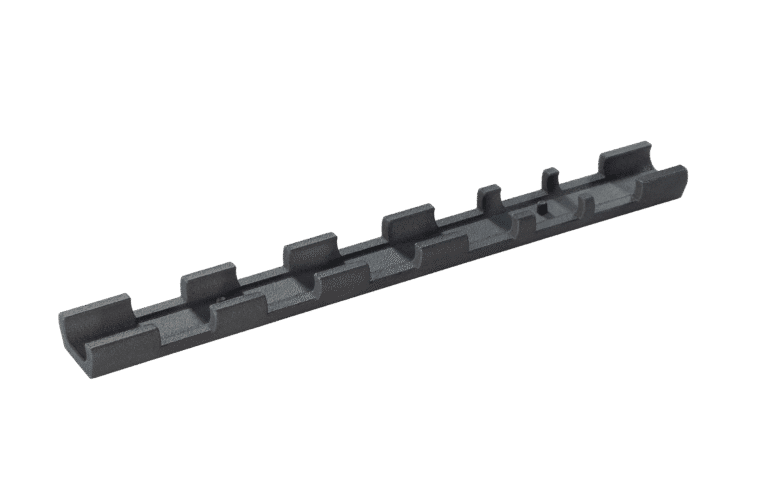

Material: PA2210FR

Nacharbeit: Tauchfärbung schwarz, Infiltrieren

Einsatz: Diese Kabelschiene wird in Serie additiv gefertigt und kommt in einem hochmodernen Containerkran zum Einsatz. Aufgrund der Geometrie ist hier ein Spritzgusswerkzeug nicht rentabel. Durch die Infiltrierung ist das Bauteil robust und witterungsbeständig. Durch die Verwendung des Materials PA2210FR ist das Bauteil UL94 / V-0 zertifiziert.

Material: PA3200GF

Nacharbeit: Nachschneiden eines M4 Gewindes

Einsatz: Dieses Motorengehäuse ummantelt einen von vier Elektromotoren des Antriebes eines Formula Student Rennwagens. Die komplexe Geometrie des Bauteils ist nur additiv Herstellbar. Das Material PA3200GF ist hier aufgrund seiner hohen Formstabilität und Steifigkeit ideal geeignet.

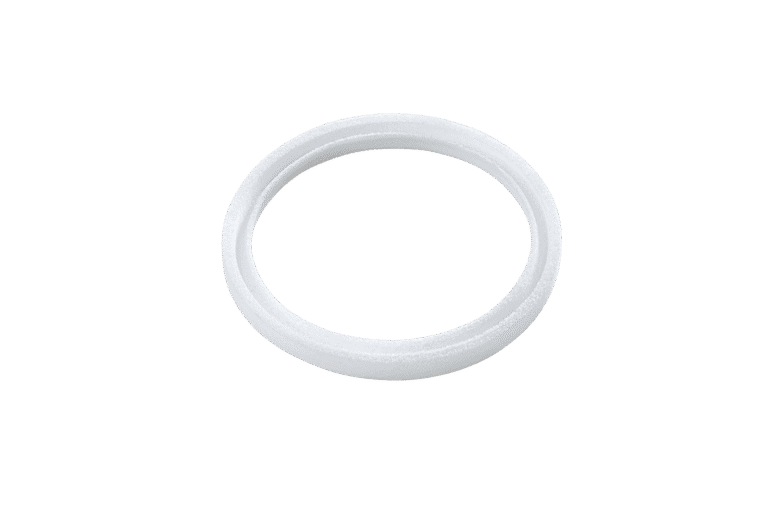

Material: TPU1301

Nacharbeit: –

Einsatz: Diese lasergesinterte Dichtung aus thermoplastischem Polyurethan hat einen Durchmesser von 70 mm und wird in einer Flanschverbindung eines Rohrleitungssystems verbaut.
